Таблицы аналогов ГОСТ-ISO

Размерный ряд подшипников качения по ГОСТ регулирует межгосударственный стандарт «ГОСТ 3478-79 — Подшипники качения. Основные размеры».

Таблица размеров открытых шариковых радиальных однорядных подшипников и соответствия маркировок гост-iso по размерам схемашароднорядоткрыт

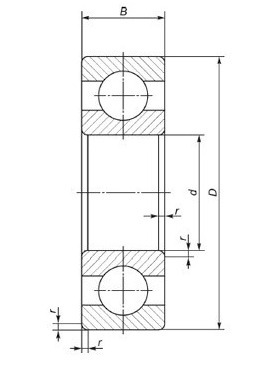

Размерный ряд открытых радиальных шарикоподшипников указан в соответствии с ГОСТ 8338-2022

Обозначение ISO	Обозначение ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм
6000	100	10	26	8
6001	101	12	28	8
6002	102	15	32	9
6003	103	17	35	10
6004	104	20	42	12
6005	105	25	47	12
6006	106	30	55	13
6007	107	35	62	14
6008	108	40	68	15
6009	109	45	75	16
6010	110	50	80	16
6011	111	55	90	18
6012	112	60	95	18
6013	113	65	100	18
6014	114	70	110	20
6015	115	75	115	20
6016	116	80	125	22
6017	117	85	130	22
6018	118	90	140	24
6019	119	95	145	24
6020	120	100	150	24
6021	121	105	160	26
6022	122	110	170	28
6024	124	120	180	28
6026	126	130	200	33
6028	128	140	210	33
6200	200	10	30	9
6201	201	12	32	10
6202	202	15	35	11
6203	203	17	40	12
6204	204	20	47	14
6205	205	25	52	15
6206	206	30	62	16
6207	207	35	72	17
6208	208	40	80	18
6209	209	45	85	19
6210	210	50	90	20
6211	211	55	100	21
6212	212	60	110	22
6213	213	65	120	23
6214	214	70	125	24
6215	215	75	130	25
6216	216	80	140	26
6217	217	85	150	28
6218	218	90	160	30
6219	219	95	170	32
6220	220	100	180	34
6221	221	105	190	36
6222	222	110	200	38
6224	224	120	215	40
6300	300	10	35	11
6301	301	12	37	12
6302	302	15	42	13
6303	303	17	47	14
6304	304	20	52	15
6305	305	25	62	17
6306	306	30	72	19
6307	307	35	80	21
6308	308	40	90	23
6309	309	45	100	25
6310	310	50	110	27
6311	311	55	120	29
6312	312	60	130	31
6313	313	65	140	33
6314	314	70	150	35
6315	315	75	160	37
6316	316	80	170	39
6317	317	85	180	41
6318	318	90	190	43
6319	319	95	200	45
6320	320	100	215	47
6321	321	105	225	49
6322	322	110	240	50
6324	324	120	260	55
6403	403	17	62	17
6404	404	20	72	19
6405	405	25	80	21
6406	406	30	90	23
6407	407	35	100	25
6408	408	40	110	27
6409	409	45	120	29
6410	410	50	130	31
6411	411	55	140	33
6412	412	60	150	35
6413	413	65	160	37
6414	414	70	180	42
6415	415	75	190	45
6416	416	80	200	48
6417	417	85	210	52
6418	418	90	225	54
61800	1000800	10	19	5
61801	1000801	12	21	5
61802	1000802	15	24	5
61803	1000803	17	26	5
61804	1000804	20	32	7
61805	1000805	25	37	7
61806	1000806	30	42	7
61807	1000807	35	47	7
61808	1000808	40	52	7
61809	1000809	45	58	7
61810	1000810	50	65	7
61811	1000811	55	72	9
61812	1000812	60	78	10
61813	1000813	65	85	10
61814	1000814	70	90	10
61815	1000815	75	95	10
61816	1000816	80	100	10
61817	1000817	85	110	13
61818	1000818	90	115	13
61819	1000819	95	120	13
61820	1000820	100	125	13
61821	1000821	105	130	13
61822	1000822	110	140	16
61824	1000824	120	150	16
61826	1000826	130	165	18
61828	1000828	140	175	18
61830	1000830	150	190	20
61832	1000832	160	200	20
61900	1000900	10	22	6
61901	1000901	12	24	6
61902	1000902	15	28	7
61903	1000903	17	30	7
61904	1000904	20	37	9
61905	1000905	25	42	9
61906	1000906	30	47	9
61907	1000907	35	55	10
61908	1000908	40	62	12
61909	1000909	45	68	12
61910	1000910	50	72	12
61911	1000911	55	80	13
61912	1000912	60	85	13
61913	1000913	65	90	13
61914	1000914	70	100	16
61915	1000915	75	105	16
61916	1000916	80	110	16
61917	1000917	85	120	18
61918	1000918	90	125	18
61919	1000919	95	130	18
61920	1000920	100	140	20
61921	1000921	105	145	20
61922	1000922	110	150	20
61924	1000924	120	165	22
61926	1000926	130	180	24
61928	1000928	140	190	24
61930	1000930	150	210	28
61932	1000932	160	220	28
61948	1000948	240	320	38
16100	7000100	10	28	8
16001	7000101	12	28	7
16002	7000102	15	32	8
16003	7000103	17	35	8
16004	7000104	20	42	8
16005	7000105	25	47	8
16006	7000106	30	55	9
16007	7000107	35	62	9
16008	7000108	40	68	9
16009	7000109	45	75	10
16010	7000110	50	80	10
16011	7000111	55	90	11
16012	7000112	60	95	11
16013	7000113	65	100	11
16014	7000114	70	110	13
16015	7000115	75	115	13
16016	7000116	80	125	14
16017	7000117	85	130	14
16018	7000118	90	140	16
16019	7000119	95	145	16
16020	7000120	100	150	16
16021	7000121	105	160	18
16022	7000122	110	170	19
16024	7000124	120	180	19
16026	7000126	130	200	22
16028	7000128	140	210	22
16030	7000130	150	225	24

Таблица размеров подшипников шариковых радиальных однорядных с двумя защитными шайбами и соответствия маркировок гост-iso по размерам

Размеры этих подшипников по ГОСТ 7242-81

Подшипники шариковые радиальные однорядные с двумя защитными шайбами

Обозначение ISO	Обозначение ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм
6000 ZZ	80100	10	26	8
6001 ZZ	80101	12	28	8
6002 ZZ	80102	15	32	9
6003 ZZ	80103	17	35	10
6004 ZZ	80104	20	42	12
6005 ZZ	80105	25	47	12
6006 ZZ	80106	30	55	13
6007 ZZ	80107	35	62	14
6008 ZZ	80108	40	68	15
6009 ZZ	80109	45	75	16
6010 ZZ	80110	50	80	16
6011 ZZ	80111	55	90	18
6012 ZZ	80112	60	95	18
6013 ZZ	80113	65	100	18
6014 ZZ	80114	70	110	20
6015 ZZ	80115	75	115	20
6016 ZZ	80116	80	125	22
6017 ZZ	80117	85	130	22
6018 ZZ	80118	90	140	24
6020 ZZ	80120	100	150	24
6022 ZZ	80122	110	170	28
6024 ZZ	80124	120	180	28

6203 ZZ	80203	17	40	12
6204 ZZ	80204	20	47	14
6205 ZZ	80205	25	52	15
6206 ZZ	80206	30	62	16
6207 ZZ	80207	35	72	17
6208 ZZ	80208	40	80	18
6209 ZZ	80209	45	85	19
6210 ZZ	80210	50	90	20
6211 ZZ	80211	55	100	21
6212 ZZ	80212	60	110	22
6213 ZZ	80213	65	120	23
6214 ZZ	80214	70	125	24
6215 ZZ	80215	75	130	25
6216 ZZ	80216	80	140	26
6217 ZZ	80217	85	150	28
6218 ZZ	80218	90	160	30
6220 ZZ	80220	100	180	34
6222 ZZ	80222	110	200	38
6224 ZZ	80224	120	215	40

6303 ZZ	80303	17	47	14
6304 ZZ	80304	20	52	15
6305 ZZ	80305	25	62	17
6306 ZZ	80306	30	72	19
6307 ZZ	80307	35	80	21
6308 ZZ	80308	40	90	23
6309 ZZ	80309	45	100	25
6310 ZZ	80310	50	110	27
6311 ZZ	80311	55	120	29
6312 ZZ	80312	60	130	31
6313 ZZ	80313	65	140	33
6314 ZZ	80314	70	150	35
6315 ZZ	80315	75	160	37
6316 ZZ	80316	80	170	39
6317 ZZ	80317	85	180	41
6318 ZZ	80318	90	190	43
6320 ZZ	80320	100	215	47
6321 ZZ	80321	105	225	49
6322 ZZ	80322	110	240	50
6324 ZZ	80324	120	260	55

61804 ZZ	1080804	20	32	7
61805 ZZ	1080805	25	37	7
61806 ZZ	1080806	30	42	7
61807 ZZ	1080807	35	47	7
61808 ZZ	1080808	40	52	7
61809 ZZ	1080809	45	58	7
61810 ZZ	1080810	50	65	7
61811 ZZ	1080811	55	72	9
61812 ZZ	1080812	60	78	10
61813 ZZ	1080813	65	85	10
61814 ZZ	1080814	70	90	10
61815 ZZ	1080815	75	95	10
61816 ZZ	1080816	80	100	10
61817 ZZ	1080817	85	110	13
61818 ZZ	1080818	90	115	13
61819 ZZ	1080819	95	120	13
61820 ZZ	1080820	100	125	13
61821 ZZ	1080821	105	130	13
61822 ZZ	1080822	110	140	16
61824 ZZ	1080824	120	150	16
61826 ZZ	1080826	130	165	18
61828 ZZ	1080828	140	175	18
61830 ZZ	1080830	150	190	20
61832 ZZ	1080832	160	200	20
61903 ZZ	1080903	20	37	9
61904 ZZ	1080904	25	42	9
61905 ZZ	1080905	30	47	9
61906 ZZ	1080906	35	55	10
61907 ZZ	1080907	35	55	10
61908 ZZ	1080908	40	62	12
61909 ZZ	1080909	45	68	12
61910 ZZ	1080910	50	72	12
61911 ZZ	1080911	55	80	13
61912 ZZ	1080912	60	85	13
61913 ZZ	1080913	65	90	13
61914 ZZ	1080914	70	100	16
61915 ZZ	1080915	75	105	16
61916 ZZ	1080916	80	110	16
61917 ZZ	1080917	85	120	18
61918 ZZ	1080918	90	125	18
61919 ZZ	1080919	95	130	18
61920 ZZ	1080920	100	140	20
61921 ZZ	1080921	105	145	20
61922 ZZ	1080922	110	150	20
61924 ZZ	1080924	120	165	22
61926 ZZ	1080926	130	180	24

Таблица размеров подшипников радиальных однорядных с односторонним уплотнением из фторкаучука или пластика и соответствия маркировок гост-iso по размерам

Размеры этих подшипников по ГОСТ регулируются ГОСТ 8882-75

Подшипники шариковые радиальные однорядные с односторонним уплотнением

Обозначение ISO	Обозначение ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм
6000 RS	160100	10	26	8
6001 RS	160101	12	28	8
6002 RS	160102	15	32	9
6003 RS	160103	17	35	10
6004 RS	160104	20	42	12
6005 RS	160105	25	47	12
6006 RS	160106	30	55	13
6007 RS	160107	35	62	14
6008 RS	160108	40	68	15
6009 RS	160109	45	75	16
6010 RS	160110	50	80	16
6011 RS	160111	55	90	18
6012 RS	160112	60	95	18
6013 RS	160113	65	100	18
6014 RS	160114	70	110	20
6015 RS	160115	75	115	20
6016 RS	160116	80	125	22
6017 RS	160117	85	130	22
6018 RS	160118	90	140	24
6020 RS	160120	100	150	24
6022 RS	160122	110	170	28
6024 RS	160124	120	180	28

6203 RS	160203	17	40	12
6204 RS	160204	20	47	14
6205 RS	160205	25	52	15
6206 RS	160206	30	62	16
6207 RS	160207	35	72	17
6208 RS	160208	40	80	18
6209 RS	160209	45	85	19
6210 RS	160210	50	90	20
6211 RS	160211	55	100	21
6212 RS	160212	60	110	22
6213 RS	160213	65	120	23
6214 RS	160214	70	125	24
6215 RS	160215	75	130	25
6216 RS	160216	80	140	26
6217 RS	160217	85	150	28
6218 RS	160218	90	160	30
6220 RS	160220	100	180	34
6222 RS	160222	110	200	38
6224 RS	160224	120	215	40

6303 RS	160303	17	47	14
6304 RS	160304	20	52	15
6305 RS	160305	25	62	17
6306 RS	160306	30	72	19
6307 RS	160307	35	80	21
6308 RS	160308	40	90	23
6309 RS	160309	45	100	25
6310 RS	160310	50	110	27
6311 RS	160311	55	120	29
6312 RS	160312	60	130	31
6313 RS	160313	65	140	33
6314 RS	160314	70	150	35
6315 RS	160315	75	160	37
6316 RS	160316	80	170	39
6317 RS	160317	85	180	41
6318 RS	160318	90	190	43
6320 RS	160320	100	215	47
6321 RS	160321	105	225	49
6322 RS	160322	110	240	50
6324 RS	160324	120	260	55

62203 RS	160503	17	40	16
62204 RS	160504	20	47	18
62205 RS	160505	25	52	18
62206 RS	160506	30	62	20
62207 RS	160507	35	72	23
62208 RS	160508	40	80	23
62209 RS	160509	45	85	23
62210 RS	160510	50	90	23
62211 RS	160511	55	100	25
62212 RS	160512	60	110	28
62213 RS	160513	65	120	31
62214 RS	160514	70	125	31

62303 RS	160603	17	47	19
62304 RS	160604	20	52	21
62305 RS	160605	25	62	24
62306 RS	160606	30	72	27
62307 RS	160607	35	80	31
62308 RS	160608	40	90	33
62309 RS	160609	45	100	36
62310 RS	160610	50	110	40
62311 RS	160611	55	120	43
62312 RS	160612	60	130	46

62313 RS	160613	65	140	48
62314 RS	160614	70	150	51
-	160703	17	62	20
-	160707	35	72	21

-	1160304	20	52	18
-	1160305	25	62	21

-	3160203	17	40	17,5
-	3160204	20	47	20,6
-	3160205	25	52	20,6
-	3160206	30	62	23,8
-	3160207	35	72	27
-	3160208	40	80	30,2
-	3160209	45	85	30,2

Таблица размеров подшипников шариковых радиальных однорядных с двухсторонним уплотнением и соответствия маркировок гост-iso по размерам

Размеры этих подшипников по ГОСТ прописаны в ГОСТ 8882-75

Схема однорядного радиального шарикового подшипника с двусторонними уплотнениями

Обозначение ISO	Обозначение ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм
6000 2RS	180100	10	26	8
6001 2RS	180101	12	28	8
6002 2RS	180102	15	32	9
6003 2RS	180103	17	35	10
6004 2RS	180104	20	42	12
6005 2RS	180105	25	47	12
6006 2RS	180106	30	55	13
6007 2RS	180107	35	62	14
6008 2RS	180108	40	68	15
6009 2RS	180109	45	75	16
6010 2RS	180110	50	80	16
6011 2RS	180111	55	90	18
6012 2RS	180112	60	95	18
6013 2RS	180113	65	100	18
6014 2RS	180114	70	110	20
6015 2RS	180115	75	115	20
6016 2RS	180116	80	125	22
6017 2RS	180117	85	130	22
6018 2RS	180118	90	140	24
6020 2RS	180120	100	150	24
6022 2RS	180122	110	170	28
6024 2RS	180124	120	180	28

6203 2RS	180203	17	40	12
6204 2RS	180204	20	47	14
6205 2RS	180205	25	52	15
6206 2RS	180206	30	62	16
6207 2RS	180207	35	72	17
6208 2RS	180208	40	80	18
6209 2RS	180209	45	85	19
6210 2RS	180210	50	90	20
6211 2RS	180211	55	100	21
6212 2RS	180212	60	110	22
6213 2RS	180213	65	120	23
6214 2RS	180214	70	125	24
6215 2RS	180215	75	130	25
6216 2RS	180216	80	140	26
6217 2RS	180217	85	150	28
6218 2RS	180218	90	160	30
6220 2RS	180220	100	180	34
6222 2RS	180222	110	200	38
6224 2RS	180224	120	215	40

6303 2RS	180303	17	47	14
6304 2RS	180304	20	52	15
6305 2RS	180305	25	62	17
6306 2RS	180306	30	72	19
6307 2RS	180307	35	80	21
6308 2RS	180308	40	90	23
6309 2RS	180309	45	100	25
63102RS	180310	50	110	27
6311 2RS	180311	55	120	29
6312 2RS	180312	60	130	31
6313 2RS	180313	65	140	33
6314 2RS	180314	70	150	35
6315 2RS	180315	75	160	37
6316 2RS	180316	80	170	39
6317 2RS	180317	85	180	41
6318 2RS	180318	90	190	43
6320 2RS	180320	100	215	47
6321 2RS	180321	105	225	49
6322 2RS	180322	110	240	50
6324 2RS	180324	120	260	55

62203 2RS	180503	17	40	16
62204 2RS	180504	20	47	18
62205 2RS	180505	25	52	18
62206 2RS	180506	30	62	20
62207 2RS	180507	35	72	23
62208 2RS	180508	40	80	23
62209 2RS	180509	45	85	23
62210 2RS	180510	50	90	23
62211 2RS	180511	55	100	25
62212 2RS	180512	60	110	28
62213 2RS	180513	65	120	31
62214 2RS	180514	70	125	31

62303 2RS	180603	17	47	19
62304 2RS	180604	20	52	21
62305 2RS	180605	25	62	24
62306 2RS	180606	30	72	27
62307 2RS	180607	35	80	31
62308 2RS	180608	40	90	33
62309 2RS	180609	45	100	36
62310 2RS	180610	50	110	40
62311 2RS	180611	55	120	43
62312 2RS	180612	60	130	46
62313 2RS	180613	65	140	48
62314 2RS	180614	70	150	51

-	180703	17	62	20
-	180704	20	42	13
-	180705	25	52	10
-	180706	30	78	28
-	180707	35	80	23
-	180712	60	110	24

-	1180304	20	52	18
-	1180305	25	62	21

61804 2RS	1180804	20	32	7
61805 2RS	1180805	25	37	7
61806 2RS	1180806	30	42	7
61807 2RS	1180807	35	47	7
61808 2RS	1180808	40	52	7
61809 2RS	1180809	45	58	7
61810 2RS	1180810	50	65	7
61811 2RS	1180811	55	72	9
61812 2RS	1180812	60	78	10
61813 2RS	1180813	65	85	10
61814 2RS	1180814	70	90	10
61815 2RS	1180815	75	95	10
61816 2RS	1180816	80	100	10
61817 2RS	1180817	85	110	13
61818 2RS	1180818	90	115	13
61819 2RS	1180819	95	120	13
61820 2RS	1180820	100	125	13
61821 2RS	1180821	105	130	13
61822 2RS	1180822	110	140	16
61824 2RS	1180824	120	150	16
61826 2RS	1180826	130	165	18
61828 2RS	1180828	140	175	18
61830 2RS	1180830	150	190	20
61832 2RS	1180832	160	200	20

61903 2RS	1180903	20	37	9
61904 2RS	1180904	25	42	9
61905 2RS	1180905	30	47	9
61906 2RS	1180906	35	55	10
61907 2RS	1180907	35	55	10
61908 2RS	1180908	40	62	12
61909 2RS	1180909	45	68	12
61910 2RS	1180910	50	72	12
61911 2RS	1180911	55	80	13
61912 2RS	1180912	60	85	13
61913 2RS	1180913	65	90	13
61914 2RS	1180914	70	100	16
61915 2RS	1180915	75	105	16
61916 2RS	1180916	80	110	16
61917 2RS	1180917	85	120	18
61918 2RS	1180918	90	125	18
61919 2RS	1180919	95	130	18
61920 2RS	1180920	100	140	20
61921 2RS	1180921	105	145	20
61922 2RS	1180922	110	150	20
61924 2RS	1180924	120	165	22
61926 2RS	1180926	130	180	24
61928 2RS	1180928	140	190	24
61930 2RS	1180930	150	210	28
61932 2RS	1180932	160	220	28

16003 2RS	7180103	17	35	8
16004 2RS	7180104	20	42	8
16005 2RS	7180105	25	47	8
16006 2RS	7180106	30	55	9
16007 2RS	7180107	35	62	9
16008 2RS	7180108	40	68	9
16009 2RS	7180109	45	75	10
16010 2RS	7180110	50	80	10
16011 2RS	7180111	55	90	11
16012 2RS	7180112	60	95	11
16013 2RS	7180113	65	100	11
16014 2RS	7180114	70	110	13
16015 2RS	7180115	75	115	13
16016 2RS	7180116	80	125	14
16017 2RS	7180117	85	130	14
16018 2RS	7180118	90	140	16
16019 2RS	7180119	95	145	16
16020 2RS	7180120	100	150	16
16021 2RS	7180121	105	160	18
16022 2RS	7180122	110	170	19
16024 2RS	7180124	120	180	19
16026 2RS	7180126	130	200	22
16028 2RS	7180128	140	210	22
16030 2RS	7180130	150	225	24
-	2180120	100	150	30
-	3180203	17	40	17,5
-	3180204	20	47	20,6
-	3180205	25	52	20,6
-	3180206	30	62	23,8
-	3180207	35	72	27
-	3180208	40	80	30,2
-	3180209	45	85	30,2

Таблица размеров подшипников шариковых радиальных открытых однорядных с канавкой на наружном кольце и соответствия ГОСТ-ISO

Размеры и характеристики открытых радиальных шариковых подшипников с канавкой на наружном кольце по ГОСТ регулируются ГОСТ 8338-2022

Схема открытого шарикового радиального подшипника с канавкой на внешнем кольце

Обозначение ISO	Обозначение ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм
6000 N	50100	10	26	8
6001 N	50101	12	28	8
6002 N	50102	15	32	9
6003 N	50103	17	35	10
6004 N	50104	20	42	12
6005 N	50105	25	47	12
6006 N	50106	30	55	13
6007 N	50107	35	62	14
6008 N	50108	40	68	15
6009 N	50109	45	75	16
6010 N	50110	50	80	16
6011 N	50111	55	90	18
6012 N	50112	60	95	18
6013 N	50113	65	100	18
6014 N	50114	70	110	20
6015 N	50115	75	115	20
6016 N	50116	80	125	22
6017 N	50117	85	130	22
6018 N	50118	90	140	24
6020 N	50120	100	150	24
6021 N	50121	105	160	26
6022 N	50122	110	170	28
6024 N	50124	120	180	28
6203 N	50203	17	40	12
6204 N	50204	20	47	14
6205 N	50205	25	52	15
6206 N	50206	30	62	16
6207 N	50207	35	72	17
6208 N	50208	40	80	18
6209 N	50209	45	85	19
6210 N	50210	50	90	20
6211 N	50211	55	100	21
6212 N	50212	60	110	22
6213 N	50213	65	120	23
6214 N	50214	70	125	24
6215 N	50215	75	130	25
6216 N	50216	80	140	26
6217 N	50217	85	150	28
6218 N	50218	90	160	30
6219 N	50219	95	170	32
6220 N	50220	100	180	34
6222 N	50222	110	200	38
6303 N	50303	17	47	14
6304 N	50304	20	52	15
6305 N	50305	25	62	17
6306 N	50306	30	72	19
6307 N	50307	35	80	21
6308 N	50308	40	90	23
6309 N	50309	45	100	25
6310 N	50310	50	110	27
6311 N	50311	55	120	29
6312 N	50312	60	130	31
6313 N	50313	65	140	33
6314 N	50314	70	150	35
6315 N	50315	75	160	37
6316 N	50316	80	170	39
6317 N	50317	85	180	41
6318 N	50318	90	190	43
6319 N	50319	95	200	45
6406 N	50406	30	90	23
6407 N	50407	35	100	25
6408 N	50408	40	110	27
6409 N	50409	45	120	29
6410 N	50410	50	130	31
6411 N	50411	55	140	33
6412 N	50412	60	150	35
6413 N	50413	65	160	37
6414 N	50414	70	180	42
6415 N	50415	75	190	45

Размерный ряд подшипников качения регулирует межгосударственный стандарт «ГОСТ 3478-79 — Подшипники качения. Основные размеры».

Таблица размеров открытых шариковых радиальных однорядных подшипников и соответствия маркировок гост-iso по размерам

Размерный ряд открытых радиальных шарикоподшипников по ГОСТ 8338-2022

Схема открытого шарикового радиального подшипника

Обозначение ISO	Обозначение ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм
6000	100	10	26	8
6001	101	12	28	8
6002	102	15	32	9
6003	103	17	35	10
6004	104	20	42	12
6005	105	25	47	12
6006	106	30	55	13
6007	107	35	62	14
6008	108	40	68	15
6009	109	45	75	16
6010	110	50	80	16
6011	111	55	90	18
6012	112	60	95	18
6013	113	65	100	18
6014	114	70	110	20
6015	115	75	115	20
6016	116	80	125	22
6017	117	85	130	22
6018	118	90	140	24
6019	119	95	145	24
6020	120	100	150	24
6021	121	105	160	26
6022	122	110	170	28
6024	124	120	180	28
6026	126	130	200	33
6028	128	140	210	33
6200	200	10	30	9
6201	201	12	32	10
6202	202	15	35	11
6203	203	17	40	12
6204	204	20	47	14
6205	205	25	52	15
6206	206	30	62	16
6207	207	35	72	17
6208	208	40	80	18
6209	209	45	85	19
6210	210	50	90	20
6211	211	55	100	21
6212	212	60	110	22
6213	213	65	120	23
6214	214	70	125	24
6215	215	75	130	25
6216	216	80	140	26
6217	217	85	150	28
6218	218	90	160	30
6219	219	95	170	32
6220	220	100	180	34
6221	221	105	190	36
6222	222	110	200	38
6224	224	120	215	40
6300	300	10	35	11
6301	301	12	37	12
6302	302	15	42	13
6303	303	17	47	14
6304	304	20	52	15
6305	305	25	62	17
6306	306	30	72	19
6307	307	35	80	21
6308	308	40	90	23
6309	309	45	100	25
6310	310	50	110	27
6311	311	55	120	29
6312	312	60	130	31
6313	313	65	140	33
6314	314	70	150	35
6315	315	75	160	37
6316	316	80	170	39
6317	317	85	180	41
6318	318	90	190	43
6319	319	95	200	45
6320	320	100	215	47
6321	321	105	225	49
6322	322	110	240	50
6324	324	120	260	55
6403	403	17	62	17
6404	404	20	72	19
6405	405	25	80	21
6406	406	30	90	23
6407	407	35	100	25
6408	408	40	110	27
6409	409	45	120	29
6410	410	50	130	31
6411	411	55	140	33
6412	412	60	150	35
6413	413	65	160	37
6414	414	70	180	42
6415	415	75	190	45
6416	416	80	200	48
6417	417	85	210	52
6418	418	90	225	54
61800	1000800	10	19	5
61801	1000801	12	21	5
61802	1000802	15	24	5
61803	1000803	17	26	5
61804	1000804	20	32	7
61805	1000805	25	37	7
61806	1000806	30	42	7
61807	1000807	35	47	7
61808	1000808	40	52	7
61809	1000809	45	58	7
61810	1000810	50	65	7
61811	1000811	55	72	9
61812	1000812	60	78	10
61813	1000813	65	85	10
61814	1000814	70	90	10
61815	1000815	75	95	10
61816	1000816	80	100	10
61817	1000817	85	110	13
61818	1000818	90	115	13
61819	1000819	95	120	13
61820	1000820	100	125	13
61821	1000821	105	130	13
61822	1000822	110	140	16
61824	1000824	120	150	16
61826	1000826	130	165	18
61828	1000828	140	175	18
61830	1000830	150	190	20
61832	1000832	160	200	20
61900	1000900	10	22	6
61901	1000901	12	24	6
61902	1000902	15	28	7
61903	1000903	17	30	7
61904	1000904	20	37	9
61905	1000905	25	42	9
61906	1000906	30	47	9
61907	1000907	35	55	10
61908	1000908	40	62	12
61909	1000909	45	68	12
61910	1000910	50	72	12
61911	1000911	55	80	13
61912	1000912	60	85	13
61913	1000913	65	90	13
61914	1000914	70	100	16
61915	1000915	75	105	16
61916	1000916	80	110	16
61917	1000917	85	120	18
61918	1000918	90	125	18
61919	1000919	95	130	18
61920	1000920	100	140	20
61921	1000921	105	145	20
61922	1000922	110	150	20
61924	1000924	120	165	22
61926	1000926	130	180	24
61928	1000928	140	190	24
61930	1000930	150	210	28
61932	1000932	160	220	28
61948	1000948	240	320	38
16100	7000100	10	28	8
16001	7000101	12	28	7
16002	7000102	15	32	8
16003	7000103	17	35	8
16004	7000104	20	42	8
16005	7000105	25	47	8
16006	7000106	30	55	9
16007	7000107	35	62	9
16008	7000108	40	68	9
16009	7000109	45	75	10
16010	7000110	50	80	10
16011	7000111	55	90	11
16012	7000112	60	95	11
16013	7000113	65	100	11
16014	7000114	70	110	13
16015	7000115	75	115	13
16016	7000116	80	125	14
16017	7000117	85	130	14
16018	7000118	90	140	16
16019	7000119	95	145	16
16020	7000120	100	150	16
16021	7000121	105	160	18
16022	7000122	110	170	19
16024	7000124	120	180	19
16026	7000126	130	200	22
16028	7000128	140	210	22
16030	7000130	150	225	24

Таблица размеров подшипников шариковых радиальных однорядных с двумя защитными шайбами и соответствия маркировок гост-iso по размерам

Размеры этих подшипников по ГОСТ 7242-81

Подшипники шариковые радиальные однорядные с двумя защитными шайбами

Обозначение ISO	Обозначение ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм
6000 ZZ	80100	10	26	8
6001 ZZ	80101	12	28	8
6002 ZZ	80102	15	32	9
6003 ZZ	80103	17	35	10
6004 ZZ	80104	20	42	12
6005 ZZ	80105	25	47	12
6006 ZZ	80106	30	55	13
6007 ZZ	80107	35	62	14
6008 ZZ	80108	40	68	15
6009 ZZ	80109	45	75	16
6010 ZZ	80110	50	80	16
6011 ZZ	80111	55	90	18
6012 ZZ	80112	60	95	18
6013 ZZ	80113	65	100	18
6014 ZZ	80114	70	110	20
6015 ZZ	80115	75	115	20
6016 ZZ	80116	80	125	22
6017 ZZ	80117	85	130	22
6018 ZZ	80118	90	140	24
6020 ZZ	80120	100	150	24
6022 ZZ	80122	110	170	28
6024 ZZ	80124	120	180	28

6203 ZZ	80203	17	40	12
6204 ZZ	80204	20	47	14
6205 ZZ	80205	25	52	15
6206 ZZ	80206	30	62	16
6207 ZZ	80207	35	72	17
6208 ZZ	80208	40	80	18
6209 ZZ	80209	45	85	19
6210 ZZ	80210	50	90	20
6211 ZZ	80211	55	100	21
6212 ZZ	80212	60	110	22
6213 ZZ	80213	65	120	23
6214 ZZ	80214	70	125	24
6215 ZZ	80215	75	130	25
6216 ZZ	80216	80	140	26
6217 ZZ	80217	85	150	28
6218 ZZ	80218	90	160	30
6220 ZZ	80220	100	180	34
6222 ZZ	80222	110	200	38
6224 ZZ	80224	120	215	40

6303 ZZ	80303	17	47	14
6304 ZZ	80304	20	52	15
6305 ZZ	80305	25	62	17
6306 ZZ	80306	30	72	19
6307 ZZ	80307	35	80	21
6308 ZZ	80308	40	90	23
6309 ZZ	80309	45	100	25
6310 ZZ	80310	50	110	27
6311 ZZ	80311	55	120	29
6312 ZZ	80312	60	130	31
6313 ZZ	80313	65	140	33
6314 ZZ	80314	70	150	35
6315 ZZ	80315	75	160	37
6316 ZZ	80316	80	170	39
6317 ZZ	80317	85	180	41
6318 ZZ	80318	90	190	43
6320 ZZ	80320	100	215	47
6321 ZZ	80321	105	225	49
6322 ZZ	80322	110	240	50
6324 ZZ	80324	120	260	55

61804 ZZ	1080804	20	32	7
61805 ZZ	1080805	25	37	7
61806 ZZ	1080806	30	42	7
61807 ZZ	1080807	35	47	7
61808 ZZ	1080808	40	52	7
61809 ZZ	1080809	45	58	7
61810 ZZ	1080810	50	65	7
61811 ZZ	1080811	55	72	9
61812 ZZ	1080812	60	78	10
61813 ZZ	1080813	65	85	10
61814 ZZ	1080814	70	90	10
61815 ZZ	1080815	75	95	10
61816 ZZ	1080816	80	100	10
61817 ZZ	1080817	85	110	13
61818 ZZ	1080818	90	115	13
61819 ZZ	1080819	95	120	13
61820 ZZ	1080820	100	125	13
61821 ZZ	1080821	105	130	13
61822 ZZ	1080822	110	140	16
61824 ZZ	1080824	120	150	16
61826 ZZ	1080826	130	165	18
61828 ZZ	1080828	140	175	18
61830 ZZ	1080830	150	190	20
61832 ZZ	1080832	160	200	20
61903 ZZ	1080903	20	37	9
61904 ZZ	1080904	25	42	9
61905 ZZ	1080905	30	47	9
61906 ZZ	1080906	35	55	10
61907 ZZ	1080907	35	55	10
61908 ZZ	1080908	40	62	12
61909 ZZ	1080909	45	68	12
61910 ZZ	1080910	50	72	12
61911 ZZ	1080911	55	80	13
61912 ZZ	1080912	60	85	13
61913 ZZ	1080913	65	90	13
61914 ZZ	1080914	70	100	16
61915 ZZ	1080915	75	105	16
61916 ZZ	1080916	80	110	16
61917 ZZ	1080917	85	120	18
61918 ZZ	1080918	90	125	18
61919 ZZ	1080919	95	130	18
61920 ZZ	1080920	100	140	20
61921 ZZ	1080921	105	145	20
61922 ZZ	1080922	110	150	20
61924 ZZ	1080924	120	165	22
61926 ZZ	1080926	130	180	24

Таблица размеров подшипников радиальных однорядных с односторонним уплотнением из фторкаучука или пластика и соответствия маркировок гост-iso по размерам

Размеры этих подшипников по ГОСТ регулируются ГОСТ 8882-75

Подшипники шариковые радиальные однорядные с односторонним уплотнением

Обозначение ISO	Обозначение ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм
6000 RS	160100	10	26	8
6001 RS	160101	12	28	8
6002 RS	160102	15	32	9
6003 RS	160103	17	35	10
6004 RS	160104	20	42	12
6005 RS	160105	25	47	12
6006 RS	160106	30	55	13
6007 RS	160107	35	62	14
6008 RS	160108	40	68	15
6009 RS	160109	45	75	16
6010 RS	160110	50	80	16
6011 RS	160111	55	90	18
6012 RS	160112	60	95	18
6013 RS	160113	65	100	18
6014 RS	160114	70	110	20
6015 RS	160115	75	115	20
6016 RS	160116	80	125	22
6017 RS	160117	85	130	22
6018 RS	160118	90	140	24
6020 RS	160120	100	150	24
6022 RS	160122	110	170	28
6024 RS	160124	120	180	28

6203 RS	160203	17	40	12
6204 RS	160204	20	47	14
6205 RS	160205	25	52	15
6206 RS	160206	30	62	16
6207 RS	160207	35	72	17
6208 RS	160208	40	80	18
6209 RS	160209	45	85	19
6210 RS	160210	50	90	20
6211 RS	160211	55	100	21
6212 RS	160212	60	110	22
6213 RS	160213	65	120	23
6214 RS	160214	70	125	24
6215 RS	160215	75	130	25
6216 RS	160216	80	140	26
6217 RS	160217	85	150	28
6218 RS	160218	90	160	30
6220 RS	160220	100	180	34
6222 RS	160222	110	200	38
6224 RS	160224	120	215	40

6303 RS	160303	17	47	14
6304 RS	160304	20	52	15
6305 RS	160305	25	62	17
6306 RS	160306	30	72	19
6307 RS	160307	35	80	21
6308 RS	160308	40	90	23
6309 RS	160309	45	100	25
6310 RS	160310	50	110	27
6311 RS	160311	55	120	29
6312 RS	160312	60	130	31
6313 RS	160313	65	140	33
6314 RS	160314	70	150	35
6315 RS	160315	75	160	37
6316 RS	160316	80	170	39
6317 RS	160317	85	180	41
6318 RS	160318	90	190	43
6320 RS	160320	100	215	47
6321 RS	160321	105	225	49
6322 RS	160322	110	240	50
6324 RS	160324	120	260	55

62203 RS	160503	17	40	16
62204 RS	160504	20	47	18
62205 RS	160505	25	52	18
62206 RS	160506	30	62	20
62207 RS	160507	35	72	23
62208 RS	160508	40	80	23
62209 RS	160509	45	85	23
62210 RS	160510	50	90	23
62211 RS	160511	55	100	25
62212 RS	160512	60	110	28
62213 RS	160513	65	120	31
62214 RS	160514	70	125	31

62303 RS	160603	17	47	19
62304 RS	160604	20	52	21
62305 RS	160605	25	62	24
62306 RS	160606	30	72	27
62307 RS	160607	35	80	31
62308 RS	160608	40	90	33
62309 RS	160609	45	100	36
62310 RS	160610	50	110	40
62311 RS	160611	55	120	43
62312 RS	160612	60	130	46

62313 RS	160613	65	140	48
62314 RS	160614	70	150	51
-	160703	17	62	20
-	160707	35	72	21

-	1160304	20	52	18
-	1160305	25	62	21

-	3160203	17	40	17,5
-	3160204	20	47	20,6
-	3160205	25	52	20,6
-	3160206	30	62	23,8
-	3160207	35	72	27
-	3160208	40	80	30,2
-	3160209	45	85	30,2

Таблица размеров подшипников шариковых радиальных однорядных с двухсторонним уплотнением и соответствия маркировок гост-iso по размерам

Размеры этих подшипников по ГОСТ прописаны в ГОСТ 8882-75

Схема однорядного радиального шарикового подшипника с двусторонними уплотнениями

Обозначение ISO	Обозначение ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм
6000 2RS	180100	10	26	8
6001 2RS	180101	12	28	8
6002 2RS	180102	15	32	9
6003 2RS	180103	17	35	10
6004 2RS	180104	20	42	12
6005 2RS	180105	25	47	12
6006 2RS	180106	30	55	13
6007 2RS	180107	35	62	14
6008 2RS	180108	40	68	15
6009 2RS	180109	45	75	16
6010 2RS	180110	50	80	16
6011 2RS	180111	55	90	18
6012 2RS	180112	60	95	18
6013 2RS	180113	65	100	18
6014 2RS	180114	70	110	20
6015 2RS	180115	75	115	20
6016 2RS	180116	80	125	22
6017 2RS	180117	85	130	22
6018 2RS	180118	90	140	24
6020 2RS	180120	100	150	24
6022 2RS	180122	110	170	28
6024 2RS	180124	120	180	28

6203 2RS	180203	17	40	12
6204 2RS	180204	20	47	14
6205 2RS	180205	25	52	15
6206 2RS	180206	30	62	16
6207 2RS	180207	35	72	17
6208 2RS	180208	40	80	18
6209 2RS	180209	45	85	19
6210 2RS	180210	50	90	20
6211 2RS	180211	55	100	21
6212 2RS	180212	60	110	22
6213 2RS	180213	65	120	23
6214 2RS	180214	70	125	24
6215 2RS	180215	75	130	25
6216 2RS	180216	80	140	26
6217 2RS	180217	85	150	28
6218 2RS	180218	90	160	30
6220 2RS	180220	100	180	34
6222 2RS	180222	110	200	38
6224 2RS	180224	120	215	40

6303 2RS	180303	17	47	14
6304 2RS	180304	20	52	15
6305 2RS	180305	25	62	17
6306 2RS	180306	30	72	19
6307 2RS	180307	35	80	21
6308 2RS	180308	40	90	23
6309 2RS	180309	45	100	25
63102RS	180310	50	110	27
6311 2RS	180311	55	120	29
6312 2RS	180312	60	130	31
6313 2RS	180313	65	140	33
6314 2RS	180314	70	150	35
6315 2RS	180315	75	160	37
6316 2RS	180316	80	170	39
6317 2RS	180317	85	180	41
6318 2RS	180318	90	190	43
6320 2RS	180320	100	215	47
6321 2RS	180321	105	225	49
6322 2RS	180322	110	240	50
6324 2RS	180324	120	260	55

62203 2RS	180503	17	40	16
62204 2RS	180504	20	47	18
62205 2RS	180505	25	52	18
62206 2RS	180506	30	62	20
62207 2RS	180507	35	72	23
62208 2RS	180508	40	80	23
62209 2RS	180509	45	85	23
62210 2RS	180510	50	90	23
62211 2RS	180511	55	100	25
62212 2RS	180512	60	110	28
62213 2RS	180513	65	120	31
62214 2RS	180514	70	125	31

62303 2RS	180603	17	47	19
62304 2RS	180604	20	52	21
62305 2RS	180605	25	62	24
62306 2RS	180606	30	72	27
62307 2RS	180607	35	80	31
62308 2RS	180608	40	90	33
62309 2RS	180609	45	100	36
62310 2RS	180610	50	110	40
62311 2RS	180611	55	120	43
62312 2RS	180612	60	130	46
62313 2RS	180613	65	140	48
62314 2RS	180614	70	150	51

-	180703	17	62	20
-	180704	20	42	13
-	180705	25	52	10
-	180706	30	78	28
-	180707	35	80	23
-	180712	60	110	24

-	1180304	20	52	18
-	1180305	25	62	21

61804 2RS	1180804	20	32	7
61805 2RS	1180805	25	37	7
61806 2RS	1180806	30	42	7
61807 2RS	1180807	35	47	7
61808 2RS	1180808	40	52	7
61809 2RS	1180809	45	58	7
61810 2RS	1180810	50	65	7
61811 2RS	1180811	55	72	9
61812 2RS	1180812	60	78	10
61813 2RS	1180813	65	85	10
61814 2RS	1180814	70	90	10
61815 2RS	1180815	75	95	10
61816 2RS	1180816	80	100	10
61817 2RS	1180817	85	110	13
61818 2RS	1180818	90	115	13
61819 2RS	1180819	95	120	13
61820 2RS	1180820	100	125	13
61821 2RS	1180821	105	130	13
61822 2RS	1180822	110	140	16
61824 2RS	1180824	120	150	16
61826 2RS	1180826	130	165	18
61828 2RS	1180828	140	175	18
61830 2RS	1180830	150	190	20
61832 2RS	1180832	160	200	20

61903 2RS	1180903	20	37	9
61904 2RS	1180904	25	42	9
61905 2RS	1180905	30	47	9
61906 2RS	1180906	35	55	10
61907 2RS	1180907	35	55	10
61908 2RS	1180908	40	62	12
61909 2RS	1180909	45	68	12
61910 2RS	1180910	50	72	12
61911 2RS	1180911	55	80	13
61912 2RS	1180912	60	85	13
61913 2RS	1180913	65	90	13
61914 2RS	1180914	70	100	16
61915 2RS	1180915	75	105	16
61916 2RS	1180916	80	110	16
61917 2RS	1180917	85	120	18
61918 2RS	1180918	90	125	18
61919 2RS	1180919	95	130	18
61920 2RS	1180920	100	140	20
61921 2RS	1180921	105	145	20
61922 2RS	1180922	110	150	20
61924 2RS	1180924	120	165	22
61926 2RS	1180926	130	180	24
61928 2RS	1180928	140	190	24
61930 2RS	1180930	150	210	28
61932 2RS	1180932	160	220	28

16003 2RS	7180103	17	35	8
16004 2RS	7180104	20	42	8
16005 2RS	7180105	25	47	8
16006 2RS	7180106	30	55	9
16007 2RS	7180107	35	62	9
16008 2RS	7180108	40	68	9
16009 2RS	7180109	45	75	10
16010 2RS	7180110	50	80	10
16011 2RS	7180111	55	90	11
16012 2RS	7180112	60	95	11
16013 2RS	7180113	65	100	11
16014 2RS	7180114	70	110	13
16015 2RS	7180115	75	115	13
16016 2RS	7180116	80	125	14
16017 2RS	7180117	85	130	14
16018 2RS	7180118	90	140	16
16019 2RS	7180119	95	145	16
16020 2RS	7180120	100	150	16
16021 2RS	7180121	105	160	18
16022 2RS	7180122	110	170	19
16024 2RS	7180124	120	180	19
16026 2RS	7180126	130	200	22
16028 2RS	7180128	140	210	22
16030 2RS	7180130	150	225	24
-	2180120	100	150	30
-	3180203	17	40	17,5
-	3180204	20	47	20,6
-	3180205	25	52	20,6
-	3180206	30	62	23,8
-	3180207	35	72	27
-	3180208	40	80	30,2
-	3180209	45	85	30,2

Таблица размеров подшипников шариковых радиальных открытых однорядных с канавкой на наружном кольце и соответствия ГОСТ-ISO

Размеры и характеристики открытых радиальных шариковых подшипников с канавкой на наружном кольце по ГОСТ регулируются ГОСТ 8338-2022

Схема открытого шарикового радиального подшипника с канавкой на внешнем кольце

Обозначение ISO	Обозначение ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм
6000 N	50100	10	26	8
6001 N	50101	12	28	8
6002 N	50102	15	32	9
6003 N	50103	17	35	10
6004 N	50104	20	42	12
6005 N	50105	25	47	12
6006 N	50106	30	55	13
6007 N	50107	35	62	14
6008 N	50108	40	68	15
6009 N	50109	45	75	16
6010 N	50110	50	80	16
6011 N	50111	55	90	18
6012 N	50112	60	95	18
6013 N	50113	65	100	18
6014 N	50114	70	110	20
6015 N	50115	75	115	20
6016 N	50116	80	125	22
6017 N	50117	85	130	22
6018 N	50118	90	140	24
6020 N	50120	100	150	24
6021 N	50121	105	160	26
6022 N	50122	110	170	28
6024 N	50124	120	180	28
6203 N	50203	17	40	12
6204 N	50204	20	47	14
6205 N	50205	25	52	15
6206 N	50206	30	62	16
6207 N	50207	35	72	17
6208 N	50208	40	80	18
6209 N	50209	45	85	19
6210 N	50210	50	90	20
6211 N	50211	55	100	21
6212 N	50212	60	110	22
6213 N	50213	65	120	23
6214 N	50214	70	125	24
6215 N	50215	75	130	25
6216 N	50216	80	140	26
6217 N	50217	85	150	28
6218 N	50218	90	160	30
6219 N	50219	95	170	32
6220 N	50220	100	180	34
6222 N	50222	110	200	38
6303 N	50303	17	47	14
6304 N	50304	20	52	15
6305 N	50305	25	62	17
6306 N	50306	30	72	19
6307 N	50307	35	80	21
6308 N	50308	40	90	23
6309 N	50309	45	100	25
6310 N	50310	50	110	27
6311 N	50311	55	120	29
6312 N	50312	60	130	31
6313 N	50313	65	140	33
6314 N	50314	70	150	35
6315 N	50315	75	160	37
6316 N	50316	80	170	39
6317 N	50317	85	180	41
6318 N	50318	90	190	43
6319 N	50319	95	200	45
6406 N	50406	30	90	23
6407 N	50407	35	100	25
6408 N	50408	40	110	27
6409 N	50409	45	120	29
6410 N	50410	50	130	31
6411 N	50411	55	140	33
6412 N	50412	60	150	35
6413 N	50413	65	160	37
6414 N	50414	70	180	42
6415 N	50415	75	190	45

Наш адрес

г. Минск, ул. Ф.Скорины 52/4

Схема проезда

время работы

ПН-ПТ: 8.30-17.00
СБ-ВС: выходной

+375 (29) 115-55-29

+375 (44) 717-11-70

info@atome.by

Реквизиты:
OOO «Атом-Е техно»
ул. Ф. Скорины, 52/4, кабинет 4, Минск 220084,
BY02MTBK30120001093300123710 в ЗАО «МТБанк»
БИК MTBKBY22 УНП 193736476

Разработка интернет-магазинов Мegagroup.by
